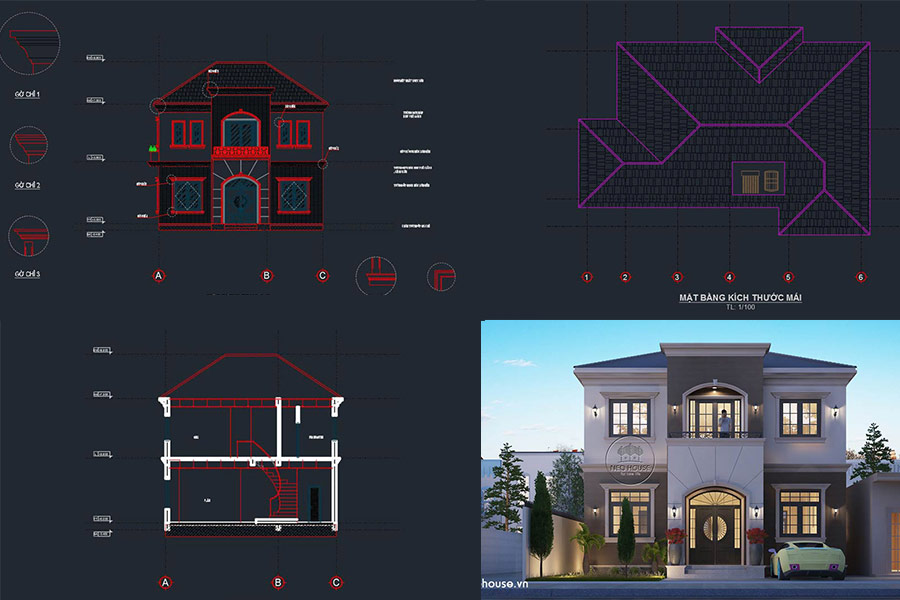

[Full] Bản CAD Biệt Thự Sân Vườn Đẹp Chi Tiết Nhất

Trong mọi dự án biệt thự sân vườn, bản CAD chính là “bộ khung kỹ thuật” đứng phía sau vẻ đẹp của kiến trúc và cảnh quan. Nếu phối cảnh 3D giúp gia chủ nhìn thấy hình ảnh trực quan, thì bản CAD biệt thự sân vườn là tài liệu quyết định đến công trình có thi công được hay không, có đúng kỹ thuật – đúng pháp lý – đúng ngân sách hay không?. Chính vì thế, trong nội dung bài viết hôm nay, NEOHouse chia sẻ tất tần tật về bản vẽ CAD biệt thự sân vườn và các gợi ý bản CAD chuẩn chỉnh, chi tiết nhất đến các bạn, quý khách hàng cùng tham khảo!

Bản CAD biệt thự sân vườn là gì? Tiêu chuẩn kỹ thuật cần nắm

Trước khi tham khảo những bản CAD biệt thự sân vườn tại NEOHouse, chúng tôi chia sẻ sơ lược thông tin về khái niệm và vai trò cũng như các tiêu chuẩn kỹ thuật mà chủ đầu tư cần nắm rõ trước khi bắt đầu thiết kế thi công biệt thự nhà vườn cho gia đình mình trong tương lai.

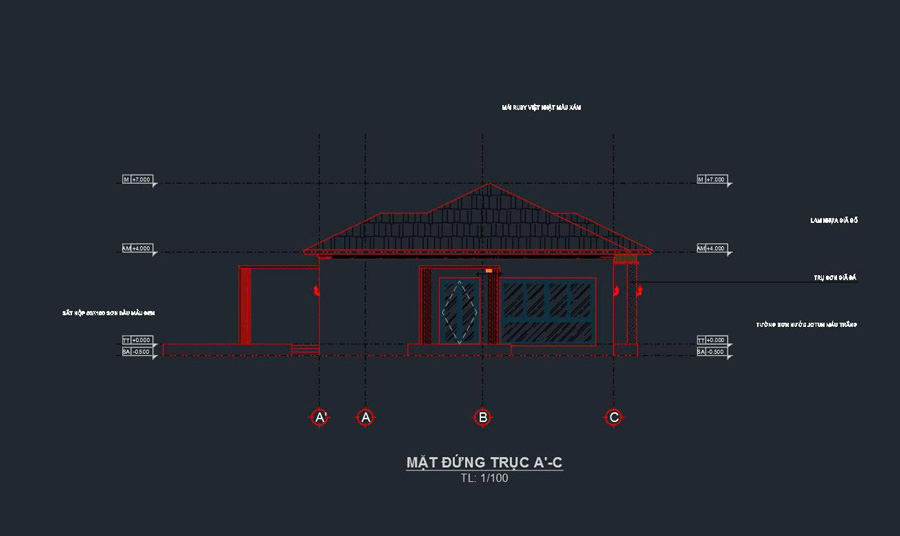

Khái niệm và vai trò của bản vẽ CAD trong thiết kế biệt thự sân vườn

Bản CAD biệt thự sân vườn là hệ thống bản vẽ kỹ thuật được triển khai trên các phần mềm thiết kế hỗ trợ máy tính (Computer–Aided Design), mô tả toàn bộ công trình từ kiến trúc, kết cấu, hệ thống điện nước đến cảnh quan sân vườn bao quanh. Thay vì những nét vẽ tay phác thảo, CAD cho phép diễn tả mọi chi tiết bằng số liệu chính xác, có tỉ lệ, có chú giải, có lớp (layer) rõ ràng.

Vai trò của bản CAD trong thiết kế biệt thự sân vườn thể hiện ở một số khía cạnh chính:

• Chuyển hóa ý tưởng thành bản vẽ có thể thi công: Các ý tưởng về mặt bằng công năng, hình khối kiến trúc, bố trí sân vườn,… được “chuyển mã” sang hệ thống bản vẽ chuẩn, thông số chi tiết giúp nhà thầu và đội thi công hiểu đúng, chính xác ý đồ thiết kế.
• Là căn cứ kỹ thuật cho mọi bộ phận tham gia dự án: Kiến trúc sư, kỹ sư kết cấu, kỹ sư MEP, đơn vị cảnh quan, nhà thầu,… đều làm việc trên cùng một bộ bản vẽ CAD, hạn chế xung đột và sai lệch khi triển khai.
• Kiểm soát chất lượng và chi phí: Từ bản CAD, có thể bóc tách khối lượng, tính toán vật liệu, lập dự toán chi phí, tối ưu phương án kết cấu và hệ thống kỹ thuật để cân đối ngân sách đầu tư.
• Hỗ trợ pháp lý và xin phép xây dựng: Hồ sơ xin phép xây dựng, thẩm tra thiết kế,… đều yêu cầu bản vẽ kỹ thuật đạt chuẩn. Bản CAD chính là một phần không thể thiếu trong bộ hồ sơ pháp lý của công trình.
• Tối ưu hóa mối quan hệ giữa kiến trúc và cảnh quan: Đối với biệt thự sân vườn, bản CAD không chỉ dừng ở khối nhà, mà còn thể hiện rõ những yếu tố “xanh” như: cây, nước, lối dạo, tiểu cảnh,… để đạt được sự hài hòa giữa công trình và yếu tố thiên nhiên.

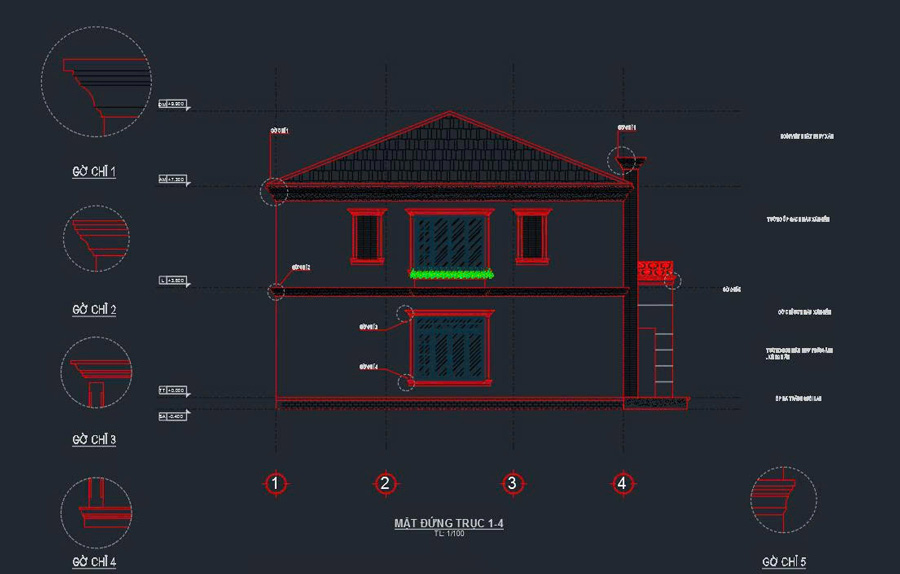

Các tiêu chuẩn kỹ thuật cơ bản trong bản vẽ CAD kiến trúc

Để một bản vẽ CAD kiến trúc biệt thự sân vườn có thể áp dụng trong thực tế thi công thì cần tuân thủ nhiều tiêu chuẩn kỹ thuật. Dưới đây là những nguyên tắc cơ bản nhất mà cả đội ngũ thiết kế và gia chủ nên nắm trước khi thi công:

• Tỉ lệ bản vẽ rõ ràng, thống nhất: Tỉ lệ bản vẽ trong hồ sơ CAD phải được thể hiện rõ ràng và thống nhất. Mỗi bản vẽ như mặt bằng, mặt đứng, mặt cắt hay chi tiết đều cần sử dụng tỉ lệ phù hợp (1/100, 1/75, 1/50, 1/25,…) và ghi chú đầy đủ trong khung tên. Sự thống nhất tỉ lệ trong từng nhóm bản vẽ giúp tránh nhầm lẫn cho nhà thầu trong quá trình thi công.
• Hệ thống kích thước đầy đủ, dễ đọc: Các thông số quan trọng như chiều dài, chiều rộng, cao độ tầng, cao độ mái hay khoảng cách giữa các trục cần được thể hiện chi tiết và một cách rõ ràng. Việc quy định một đơn vị đo chung (thường là mm) và trình bày kích thước sao cho không chồng chéo, không lặp lại sẽ giúp bản vẽ dễ quan sát, giảm rủi ro sai sót.
• Layer (lớp) và ký hiệu đúng quy ước: Các thành phần như tường, cột, cửa, kính, lan can, bậc thang, gạch lát, cây xanh, cốt nền,… cần được phân lớp rõ ràng để tiện chỉnh sửa và đọc bản vẽ. Các ký hiệu kiến trúc như cửa đi, cửa sổ, cầu thang, cao độ hay vật liệu hoàn thiện cần đồng bộ, đi kèm bảng chú giải để đảm bảo tất cả người đọc đều hiểu đúng.
• Thể hiện đầy đủ các loại hình chi tiết kiến trúc: Hồ sơ bản vẽ thiết kế đạt chuẩn yêu cầu thể hiện đầy đủ các loại hình chi tiết kiến trúc. Theo đó, mặt bằng cần mô tả vị trí phòng, cửa, đồ nội thất cơ bản, lối đi, giao thông trong nhà. Mặt đứng thể hiện hình khối, tỉ lệ cửa – mảng tường, mái, chi tiết phào chỉ, vật liệu hoàn thiện. Mặt cắt cho thấy cấu trúc theo chiều cao, cao độ sàn, cao độ các cấu kiện. Ngoài ra, các chi tiết phức tạp như cầu thang, cửa, ban công, lan can, mái hay phào chỉ cũng phải được triển khai riêng biệt để phục vụ quá trình thi công đạt chuẩn.
• Tuân thủ về quy chuẩn – tiêu chuẩn xây dựng và phong thủy cơ bản: Các yêu cầu về an toàn, thông gió, chiếu sáng tự nhiên, phòng cháy chữa cháy và lối thoát hiểm phải được đảm bảo theo quy định. Đặc biệt, chú trọng đến nguyên tắc phong thủy như hướng nhà, vị trí bếp, phòng ngủ, cửa chính hay mối liên kết giữa cổng – sân – lối vào để phù hợp tập quán và nhu cầu sinh hoạt của gia chủ.

Thành phần cấu tạo của một bộ bản vẽ CAD biệt thự sân vườn đạt chuẩn

Một bộ bản vẽ CAD biệt thự sân vườn hoàn chỉnh không chỉ có vài mặt bằng cơ bản, mà là một hệ thống hồ sơ đồng bộ, thống nhất với nhau. Thông thường, bộ hồ sơ kỹ thuật sẽ bao gồm các phần chính sau: bản vẽ tổng mặt bằng (quy hoạch khu đất), bản vẽ kiến trúc biệt thự, bản vẽ cảnh quan sân vườn, bản vẽ kết cấu, bản vẽ hệ thống điện – nước – kỹ thuật và bản vẽ nội thất. Việc hiểu rõ các thành phần cấu tạo trong bộ bản vẽ CAD sẽ giúp gia chủ nắm bắt tổng quan dự án, dễ dàng trao đổi với đơn vị thiết kế và đảm bảo căn biệt thự sân vườn được xây dựng đúng chuẩn, bền vững và sở hữu vẻ đẹp đúng như mong đợi.

Cấu trúc hồ sơ CAD biệt thự sân vườn theo chuẩn thiết kế – thi công

Cấu trúc hồ sơ CAD biệt thự sân vườn được xây dựng khoa học theo từng hạng mục từ tổng thể cho đến từng yếu tố nhỏ nhất, đảm bảo tính liên kết chặt chẽ với nhau. Đây là bộ tài liệu quan trọng, mỗi bản vẽ trong file CAD có vai trò trọng yếu, đảm bảo sự hài hòa tính chính xác để chuyển hóa từ phương án thiết kế thành thi công thực tế, hạn chế tối đa sai sót và tối ưu chi phí. Dựa trên cấu trúc của file CAD, nhà thầu và chủ đầu tư dễ dàng nắm bắt và hiểu rõ quá trình xây dựng và hoàn thiện công trình.

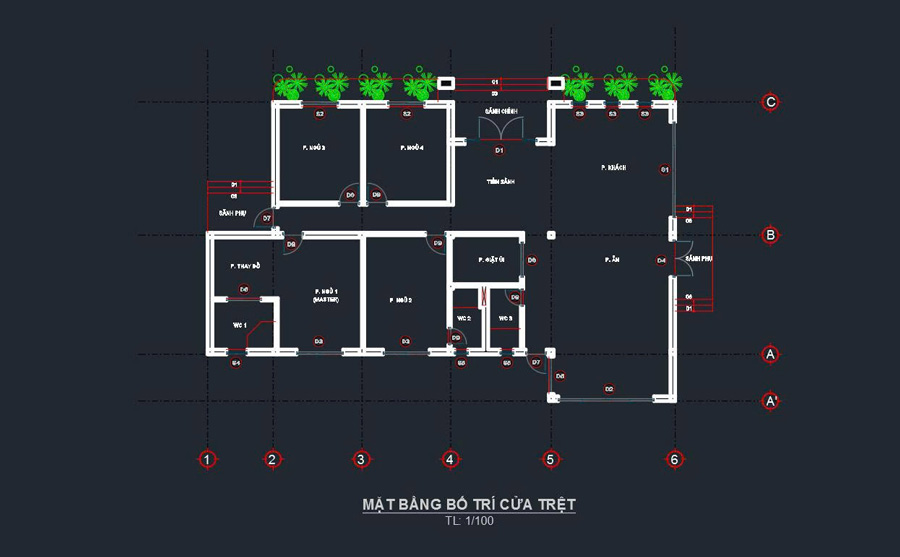

Bản vẽ mặt bằng tổng thể

Bản vẽ mặt bằng tổng thể là một phần quan trọng trong file hồ sơ CAD biệt thự sân vườn, nó giúp định hình toàn bộ cách bố trí không gian trên khu đất. Ở bản vẽ này, toàn bộ công trình được thể hiện dưới góc nhìn từ trên xuống, bao gồm vị trí đặt ngôi nhà, gara, sân trước – sân sau, phòng khách, phòng ngủ, phòng bếp + ăn, phòng thờ, giao thông đi lại, khu cảnh quan và các hạng mục phụ trợ khác. Dựa trên bản vẽ này, người xem có cái nhìn tổng quát về mối liên kết giữa khối kiến trúc chính và hệ thống sân vườn bao quanh.

Bản vẽ này cũng mô tả rõ ràng các lối đi, khoảng đệm, khu vực sinh hoạt trong vườn và hướng tiếp cận của công trình, từ đó giúp người xem dễ dàng hình dung được cách bố trí cảnh quan tổng thể. Đối với gia chủ, bản vẽ mặt bằng tổng thể là căn cứ để hiểu cách tổ chức toàn bộ khu đất và đánh giá sự hợp lý của phương án quy hoạch. Với kiến trúc sư, đây là khung định hướng để điều chỉnh tỷ lệ, hình khối và cảnh quan sao cho phù hợp nhu cầu sử dụng và đặc điểm thực tế của từng gia đình.

Bản vẽ kiến trúc cảnh quan sân vườn

Bản vẽ kiến trúc cảnh quan sân vườn là hạng mục không thể tách rời trong file hồ sơ CAD biệt thự sân vườn, bởi đây chính là phần mô tả toàn bộ bố cục không gian xanh bao quanh ngôi nhà. Trong bản vẽ này, các thành phần cảnh quan như cây lớn, bụi cây, thảm cỏ, hồ nước, tiểu cảnh đá hay không gian nghỉ chân đèu được thể hiện một cách chi tiết, rõ nét giúp người xem dễ dàng hình dung cấu trúc tổng thể của khu vườn.

Thông qua bản vẽ cảnh quan, kiến trúc sư thể hiện rõ cách tổ chức lối đi, khu vực thư giãn, điểm nhấn cảnh quan và sự liên kết giữa các mảng xanh với kiến trúc biệt thự. Cùng với các yếu tố trang trí ngoài trời như đèn sân vườn, bồn hoa, ghế nghỉ, thác nước hay hồ cá đều được bố trí có chủ đích nhằm tạo nên một không gian hài hòa và giàu tính thẩm mỹ.

Ngoài ra, bản vẽ kiến trúc cảnh quan còn xác định chính xác vị trí từng loại cây trồng, mật độ bố trí, hướng nắng và độ che phủ, đảm bảo sân vườn không chỉ đẹp mà còn phù hợp với điều kiện khí hậu và công năng sử dụng.

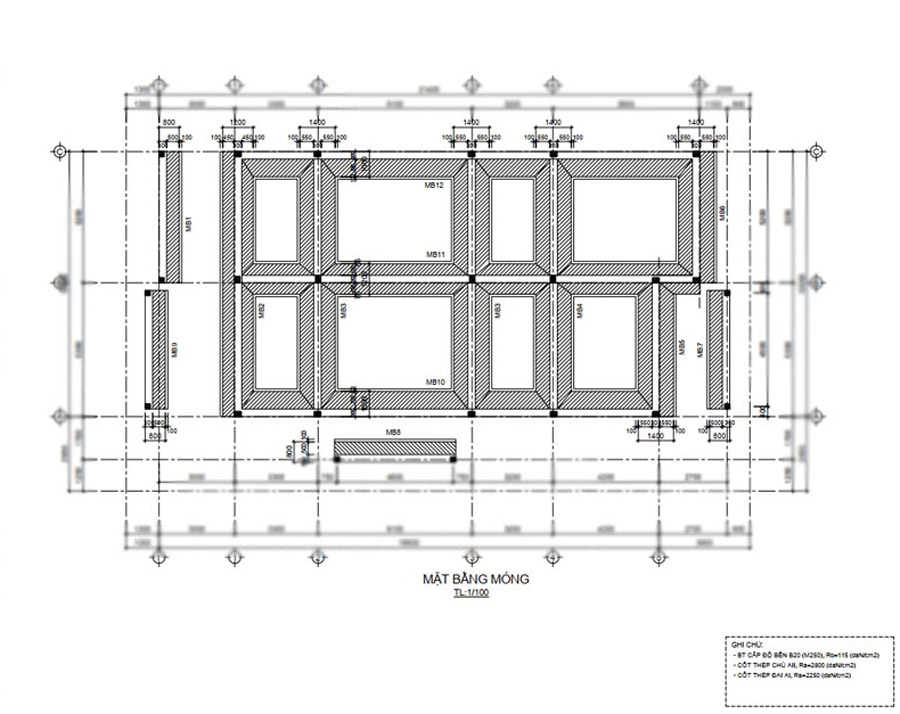

Bản vẽ kết cấu

Bản vẽ kỹ thuật kết cấu là nền tảng đảm bảo độ an toàn và khả năng chịu lực của toàn bộ công trình biệt thự sân vườn. Trong bản vẽ này, các cấu kiện quan trọng như móng, cột, dầm, sàn và hệ mái được thể hiện đầy đủ kích thước, thông số vật liệu và yêu cầu kỹ thuật. Đây là cơ sở để bảo đảm ngôi biệt thự được xây dựng trên một hệ thống kết cấu vững chắc, đáp ứng đúng các tiêu chuẩn kỹ thuật và chịu tải theo thiết kế.

Nhờ có bản vẽ kỹ thuật kết cấu, kỹ sư xây dựng có thể xác định chính xác vị trí và đặc điểm của từng cấu kiện, từ đó thi công đúng quy trình và hạn chế tối đa sai lệch trong thực tế. Các chi tiết về thép móng, thép dầm, chiều dày sàn, cấu tạo cầu thang hay giải pháp liên kết giữa các tầng đều được mô tả cụ thể để đảm bảo tính ổn định của toàn bộ khối nhà. Đây cũng là tài liệu quan trọng giúp công trình đạt tuổi thọ cao, bền vững theo thời gian và vận hành an toàn trong mọi điều kiện.

Tổng hợp các mẫu bản CAD biệt thự sân vườn theo nhu cầu sử dụng

Những phương án thiết kế biệt thự sân vườn trong hồ sơ CAD của NEOHouse đều được triển khai dựa trên mục tiêu và định hướng không gian sống lý tưởng, kết hợp hoàn hảo giữa kiến trúc, công năng và thiên nhiên. Mỗi phương án triển khai đều được phát triển dựa trên diện tích đất, phong cách mong muốn và nhu cầu sử dụng thực tế của từng chủ đầu tư, đảm bảo tính ứng dụng cao và sự linh hoạt, đa dạng và tối ưu ngân sách phù hợp. Sau đây, NEOHouse gửi đến bạn đọc và quý khách những bản CAD biệt thự sân vườn được chúng tôi thiết kế và thi công phổ biến, thịnh hành nhất tại Việt Nam.

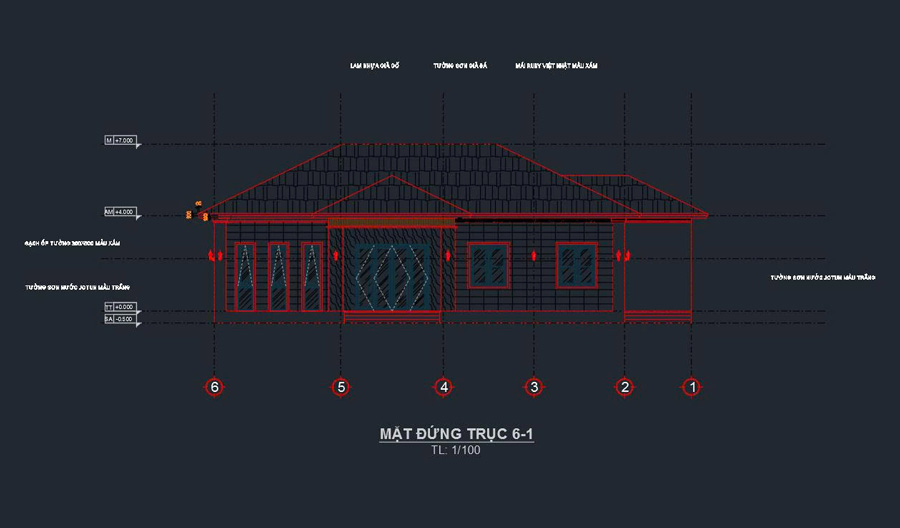

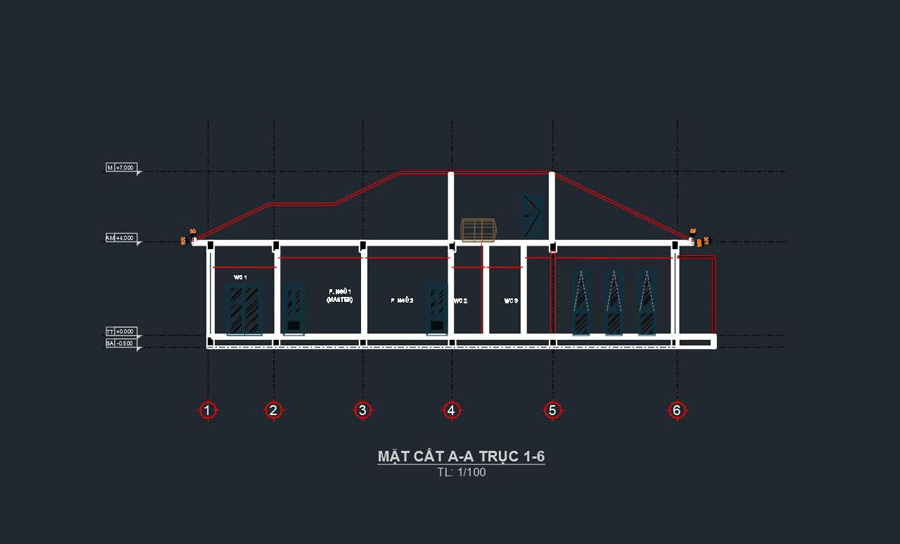

File CAD biệt thự sân vườn 1 tầng

Bản vẽ CAD biệt thự sân vườn thường được những gia chủ ưu tiên một không gian sống yên bình, tiện nghi và gần gũi thiên nhiên. Với đặc điểm công năng chỉ gồm 1 tầng, loại hình nhà ở này dễ bố trí và tối ưu tầm nhìn ra khu sân vườn, đảm bảo sự tiện nghi tối đa. Hồ sơ bản vẽ CAD được triển khai theo hướng mở, chú trọng tận dụng ánh sáng tự nhiên, thông thoáng và sự kết nối giữa các khu vực sinh hoạt.

Trong bản vẽ, các không gian chức năng như phòng khách, bếp – ăn, phòng ngủ hay khu vệ sinh đều được sắp xếp một cách khoa học để mọi hoạt động trong nhà đều có sự liên kết trực tiếp với cảnh quan ngoài trời. Nhờ đó, bầu không khí trong lành và ánh sáng tự nhiên luôn có mặt trong mọi không gian sinh hoạt của gia đình. Bên cạnh đó, file CAD cũng mô tả chi tiết thiết kế sân vườn với bố trí cây xanh, tiểu cảnh, khoảng nghỉ và lối dạo quanh nhà, tạo nên một tổng thể sinh thái hài hòa, phù hợp cho gia đình có người lớn tuổi hoặc những ai yêu thích sự thư thái, nhẹ nhàng trong phong cách sống.

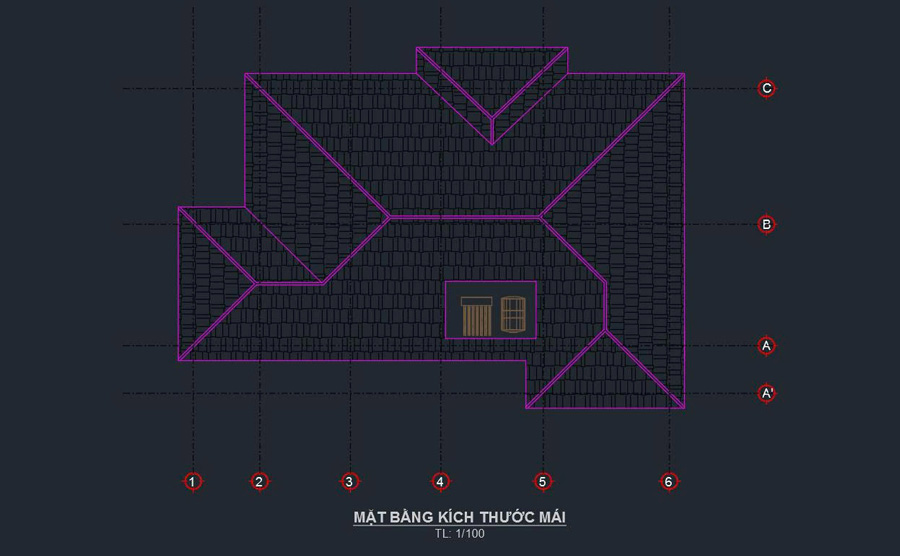

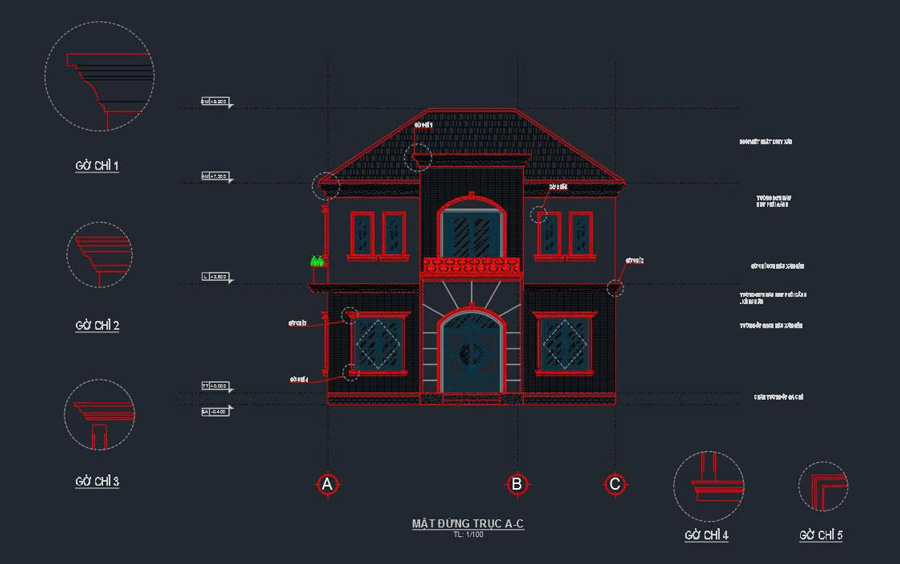

Bản CAD biệt thự sân vườn 2 tầng

File CAD biệt thự sân vườn 2 tầng là một trong những lựa chọn lý tưởng dành cho những gia đình đông thành viên, mong muốn không gian sống rộng rãi, tiện nghi và vẫn giữ được sự kết nối, giao thoa với thiên nhiên xung quanh. Với ưu thế về chiều cao, mẫu biệt thự này cho phép phân chia công năng rõ ràng và tiện nghi giữa các tầng, đồng thời tối ưu diện tích sử dụng, tuy nhiên vẫn giữ được khoảng không gian xanh bao quanh.

Theo đó, mặt bằng công năng tầng trệt sẽ là không gian sinh hoạt chung của gia đình, bố trí bao gồm phòng khách, phòng bếp + ăn và các khu vực sinh hoạt liên kết trực tiếp sân vườn. Sự kết nối giữa yếu tố trong nhà và ngoài trời thông qua hệ cửa kính lớn, hiên rộng và lối đi mở ra khu cảnh quan, mang đến cảm giác thoáng đãng và đầy sinh khí. Công năng tầng 2 của căn biệt thự tập trung khai thác các không gian riêng tư, bao gồm phòng ngủ, phòng sinh hoạt chung, phòng làm việc, đảm bảo sự yên tĩnh và thoải mái cho các thành viên trong gia đình. File CAD cũng mô tả tỉ mỉ khu vực sân vườn bao quanh, từ lối dạo, mảng xanh đến tiểu cảnh, giúp kiến trúc và thiên nhiên hòa quyện trong một tổng thể cân bằng và hiện đại.

Có thể bạn quan tâm: Tuyển chọn mẫu bản vẽ cad nhà 2 tầng 6×15 bố trí khoa học

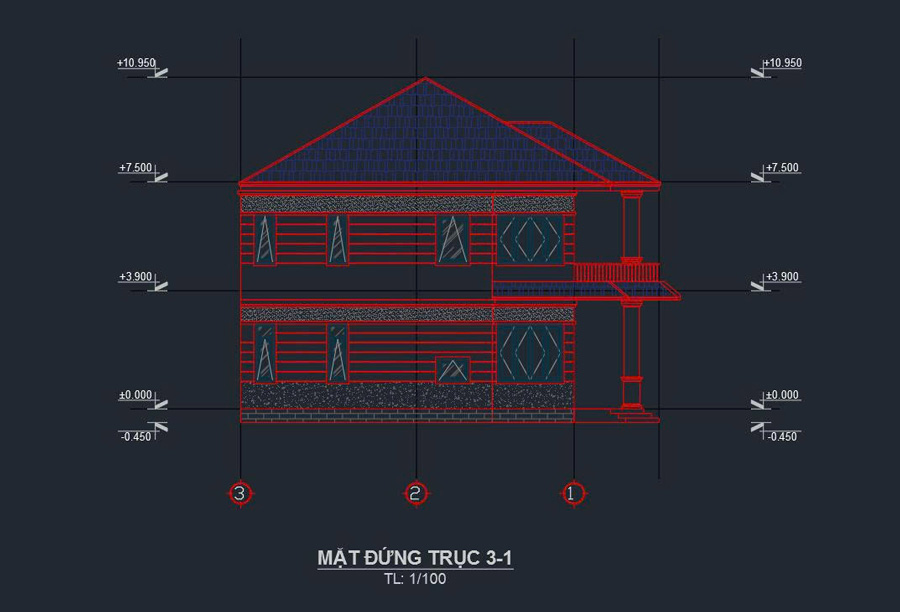

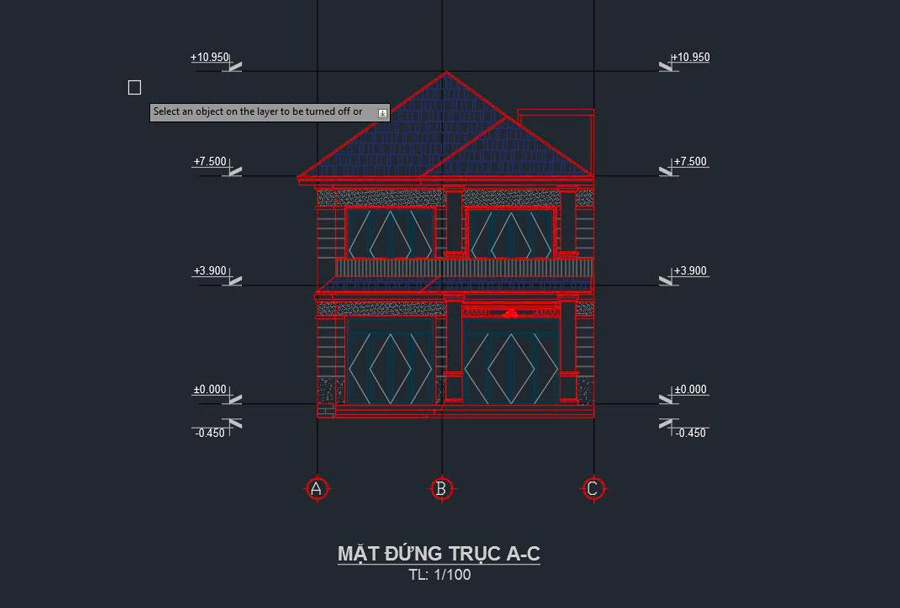

Bản CAD biệt thự sân vườn 3 tầng

Bản vẽ CAD biệt thự sân vườn 3 tầng được phát triển dành cho những gia đình mong muốn sở hữu một không gian sống quy mô lớn, tiện nghi và đáp ứng nhu cầu sinh hoạt của nhiều thế hệ. Với lợi thế về chiều cao và diện tích sử dụng, loại hình biệt thự này cho phép tổ chức không gian đa dạng, tích hợp thêm nhiều tiện ích cao cấp như khu vui chơi, sân vườn rộng, hồ bơi, phòng giải trí hay khu nghỉ ngơi ngoài trời.

Trong bộ bản vẽ CAD, từng tầng được mô tả chi tiết để thể hiện rõ chức năng của từng khu vực. Tầng một thường đóng vai trò là không gian sinh hoạt chung với phòng khách lớn, bếp – ăn và khu vực kết nối trực tiếp sân vườn, tạo sự thoáng mở và chan hòa với thiên nhiên. Các tầng trên được dành cho phòng ngủ, phòng làm việc, phòng sinh hoạt gia đình hoặc các phòng chức năng khác tùy theo nhu cầu của mỗi gia đình, tất cả đảm bảo sự riêng tư và thoải mái cho từng thành viên.

Đặc biệt, hồ sơ CAD biệt thự sân vườn 3 tầng còn chú trọng nhấn mạnh vào thiết kế cảnh quan tổng thể. Các mảng xanh, tiểu cảnh nước, khu vực thư giãn, sân thượng trồng cây hay không gian vườn hoa đều được bố trí khoa học, mang đến sự cân bằng giữa kiến trúc và yếu tố thiên nhiên. Nhờ sự phối hợp đồng bộ này, loại hình công trình này mang đến sự phong phú về không gian và trải nghiệm sống sang trọng, thư thái cho gia chủ.

Bản CAD biệt thự sân vườn phong cách hiện đại

Bản CAD biệt thự sân vườn phong cách hiện đại được triển khai theo tinh thần đề cao không gian mở, hình khối tối giản và sự kết nối mạnh mẽ giữa kiến trúc và thiên nhiên. Đặc trưng của phong cách này là việc sử dụng các đường nét mạch lạc, hình khối tự do, cửa kính lớn và bố cục linh hoạt nhằm tối ưu ánh sáng tự nhiên và tạo cảm giác thoáng đoãng trong toàn bộ công trình.

Về hồ sơ CAD, mặt bằng công năng được tổ chức theo hướng thực dụng và thông minh, tránh các chi tiết phức tạp không cần thiết. Phòng khách, bếp – ăn, các không gian sinh hoạt chung thường được bố trí liên thông để tạo sự liền mạch, trong khi các phòng ngủ và khu vực riêng tư vẫn đảm bảo sự yên tĩnh và kín đáo. Hơn nữa, việc tối ưu tầm nhìn ra sân vườn cũng được đặt lên hàng đầu, mọi khu vực trong nhà đều được đón nhận nguồn ánh sáng, gió trời tự nhiên từ bên ngoài vào.

Phần cảnh quan trong bản CAD phong cách hiện đại cũng được chăm chút kỹ lưỡng. Các mảng xanh được bố trí tinh gọn, đường dạo và tiểu cảnh được thiết kế theo tư duy tối giản nhưng mang đến hiệu quả cao, tạo điểm nhấn nhẹ nhàng mà tinh tế.

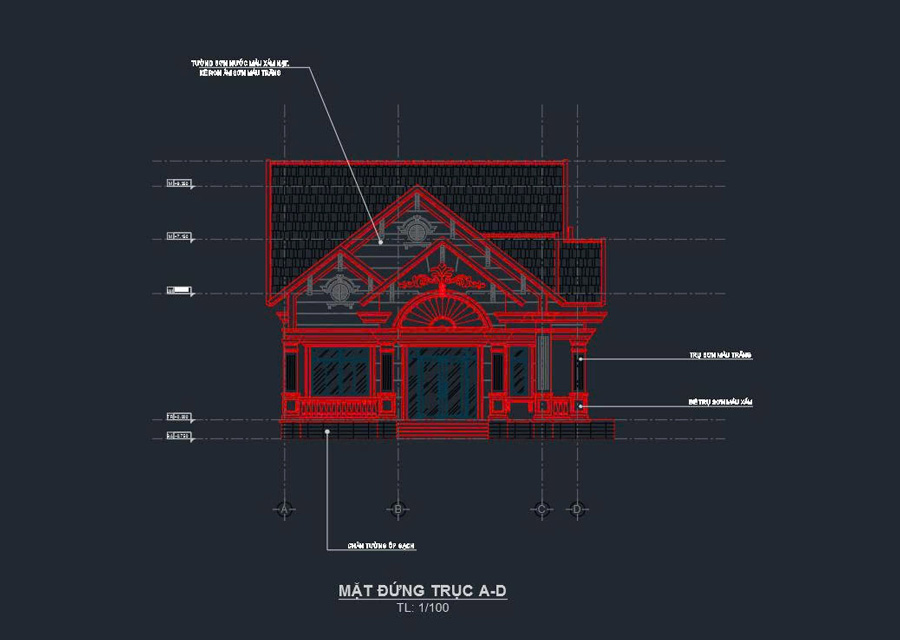

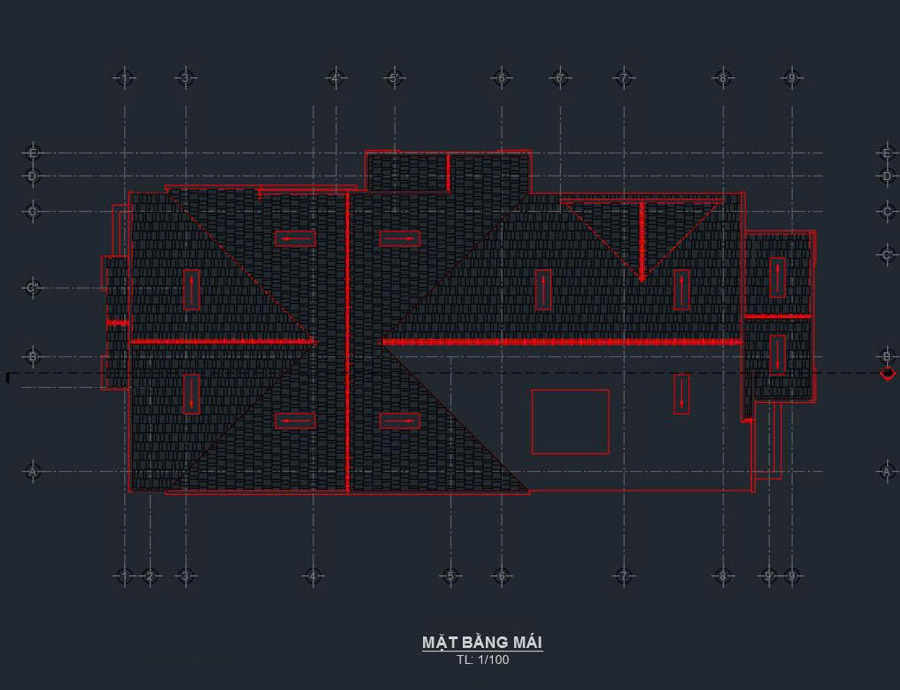

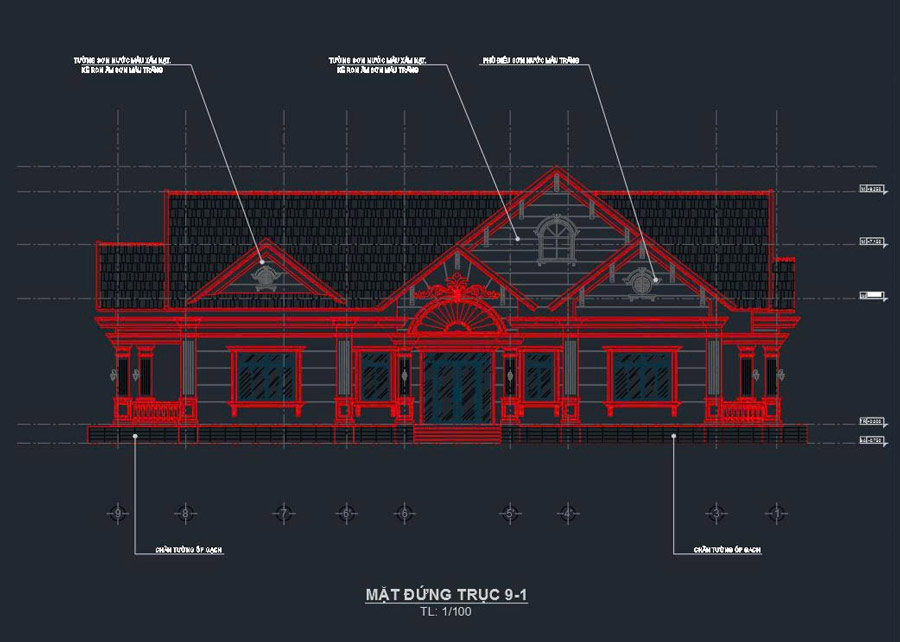

Bản CAD biệt thự sân vườn tân cổ điển

Hồ sơ bản CAD biệt thự sân vườn phong cách tân cổ điển được triển khai dựa trên tinh thần sang trọng, cân đối và giàu tính nghệ thuật, một trong những đặc trưng cốt lõi của phong cách tân cổ điển. Theo đó, bản vẽ kiến trúc được thể hiện qua hệ cột, mái vòm, phào chỉ tinh tế và bố cục đăng đối, nhưng vẫn kết hợp hài hòa không gian sân vườn xanh mát. Tất cả tạo nên tổng thể vừa quyền uy vừa gần gũi với thiên nhiên, nâng cao chất lượng sống và thể hiện vị thế, gu thẩm mỹ đẳng cấp của chủ đầu tư.

Trong bản vẽ, các mặt bằng được bố trí một cách linh hoạt nhằm đảm bảo không gian sống tiện nghi nhưng vẫn giữ nét đẹp cổ điển đặc trưng. Phòng khách thường có diện tích rộng, trần cao, kết hợp cửa sổ lớn để đón ánh sáng và kết nối với sân vườn. Khu bếp – ăn, phòng ngủ và các không gian phụ trợ được bố trí theo trục đối xứng hoặc bán đối xứng, thể hiện sự chuẩn mực của phong cách tân cổ điển. Mặt đứng và mặt cắt thể hiện rõ các chi tiết phào chỉ, gờ tường, thức cột và hệ mái, giúp nhà thầu thi công đúng tinh thần thiết kế.

Phần sân vườn trong bản CAD biệt thự tân cổ điển cũng được thể hiện kỹ lưỡng và chi tiết. Từ lối đi dạo uốn nhẹ, các bồn hoa hình học đến khu tiểu cảnh nước, ghế nghỉ hay tượng trang trí đều được bố trí theo nguyên tắc cân bằng và sang trọng. Sự kết hợp giữa kiến trúc tân cổ điển và cảnh quan xanh tạo nên không gian sống gần gũi, thanh lịch và bền vững theo thời gian. Nhìn chung, bản CAD biệt thự sân vườn tân cổ điển là sự hòa quyện giữa tính kỹ thuật và giá trị thẩm mỹ cao, mang đến cho gia chủ một công trình đẳng cấp, tinh tế và thể hiện trọn vẹn phong cách sống thượng lưu.

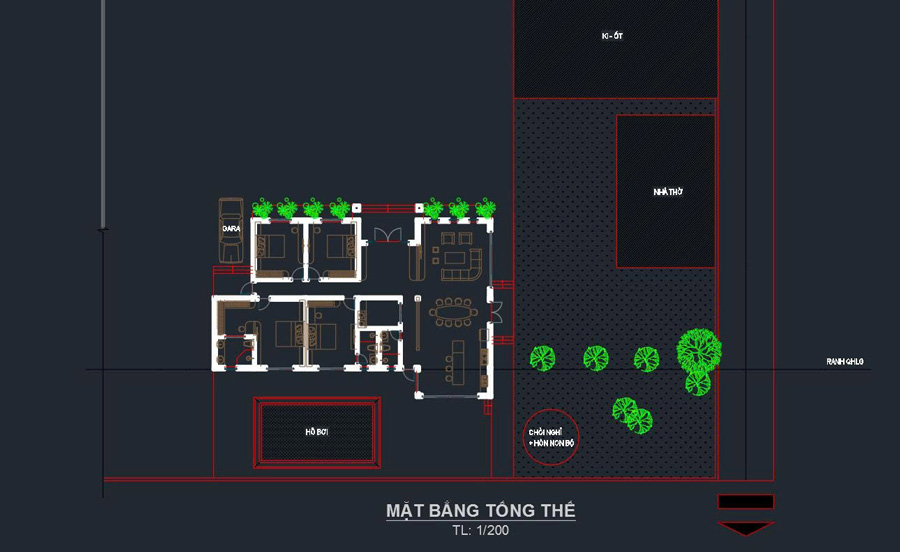

File CAD biệt thự sân vườn có hồ bơi

Thiết kế bản CAD biệt thự sân vườn có hồ bơi là loại hồ sơ kỹ thuật mang tính đặc thù hơn so với các mẫu biệt thự thông thường, bởi ngoài kiến trúc và cảnh quan, phần thiết kế hồ bơi đòi hỏi sự tính toán kỹ lưỡng về kết cấu, hệ thống kỹ thuật và an toàn sử dụng. Trong bản vẽ, hồ bơi không chỉ được xem như tiện ích giải trí mà còn là một điểm nhấn quan trọng, góp phần định hình thẩm mỹ tổng thể của khu sân vườn.

Ở bản vẽ mặt bằng, hồ bơi được mô tả rõ ràng về vị trí, hình dạng, kích thước và mối liên hệ với các không gian xung quanh như sân chơi, khu BBQ, phòng khách hoặc hiên nhà. Thiết kế này thường ưu tiên sự thông thoáng, tầm nhìn mở rộng và giao thông đi lại thuận tiện. Đối với các gia đình yêu thích nghỉ dưỡng tại nhà, hồ bơi còn được bố trí gắn liền với khu vực thư giãn, ghế nằm, tiểu cảnh nước và hệ thống đèn chiếu sáng ban đêm.

Bản CAD cũng thể hiện chi tiết cấu tạo hồ bơi như độ sâu từng khu vực, hệ thống chống thấm, lớp hoàn thiện thành – đáy, cũng như bố trí dầm – sàn liên quan. Hệ thống kỹ thuật của hồ bơi như đường ống lọc nước, máy bơm, skimmer, đèn hồ bơi và hệ thống thoát nước tràn đều được ghi chú chính xác, giúp quá trình thi công diễn ra đúng chuẩn và đảm bảo an toàn lâu dài.

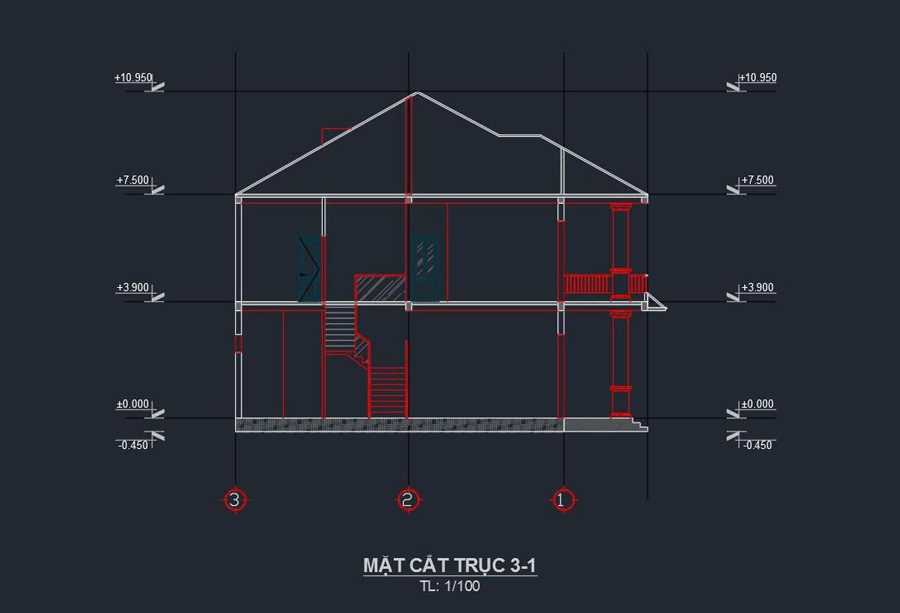

File CAD biệt thự sân vườn diện tích lớn trên 500m2

Bản CAD biệt thự sân vườn dành cho khu đất trên 500m2 thường là những hồ sơ có quy mô lớn, đòi hỏi cách bố trí và tổ chức không gian khoa học, gắn kết chặt chẽ giữa kiến trúc – cảnh quan – kỹ thuật. Với diện tích rộng, biệt thự không chỉ dừng lại ở việc bố trí các không gian sinh hoạt cơ bản mà còn tích hợp nhiều tiện ích cao cấp như sân chơi, hồ bơi, vườn tiểu cảnh đặc biệt, khu BBQ, chòi nghỉ hay thậm chí cả sân golf. Bản CAD vì vậy phải mô tả chi tiết từng hạng mục nhằm đảm bảo sự hài hòa tổng thể và tối ưu trải nghiệm sống.

Hướng dẫn đọc hiểu bản CAD biệt thự sân vườn cho gia chủ

Đối với nhiều gia chủ, bản CAD là tài liệu mang tính kỹ thuật cao, khó tiếp cận và dễ gây nhầm lẫn. Tuy nhiên, chỉ cần nắm được những nguyên tắc cơ bản về ký hiệu, tỷ lệ, layer, cũng như cách phân tích mặt bằng, mặt đứng và bản kết cấu, bạn hoàn toàn có thể hiểu rõ thiết kế của ngôi biệt thự sân vườn và theo sát quá trình thi công. Dưới đây là hướng dẫn chi tiết giúp gia chủ đọc – hiểu bản CAD một cách chính xác và thực tế nhất.

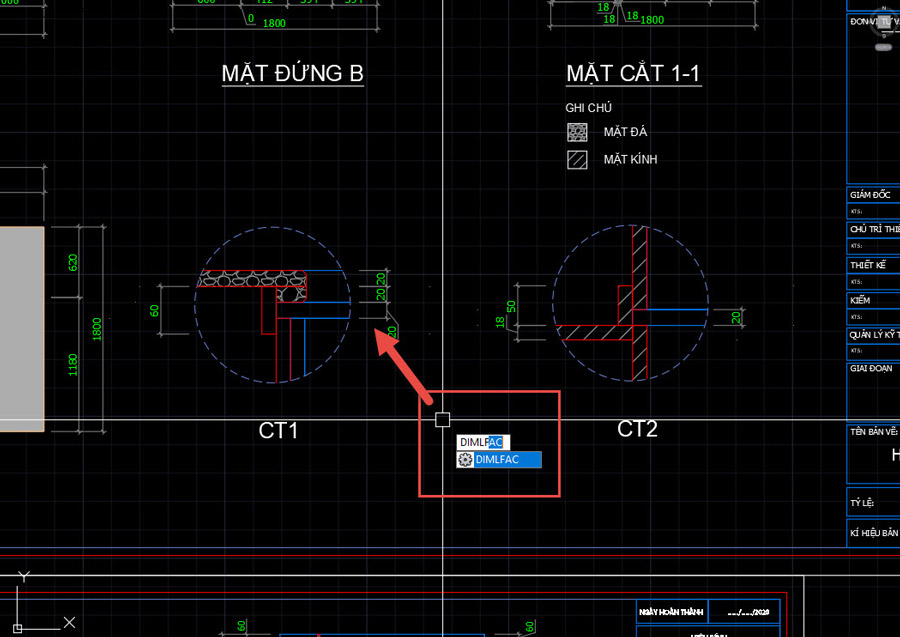

Hệ thống ký hiệu, tỷ lệ, layer và quy tắc trình bày bản vẽ

Trong bản CAD biệt thự sân vườn, mọi thông tin kỹ thuật đều được truyền tải thông qua hệ thống ký hiệu và quy ước trình bày chặt chẽ. Đây là “ngôn ngữ chung” giúp kiến trúc sư, kỹ sư và nhà thầu hiểu đúng – làm đúng – hạn chế tối đa sai sót trong quá trình thi công. Gia chủ khi nắm được các nguyên tắc này sẽ dễ dàng đọc bản vẽ và theo dõi tiến độ công trình. Cụ thể:

• Hệ thống ký hiệu kiến trúc: bao gồm ký hiệu cửa đi, cửa sổ, lan can, bậc thang, vật liệu hoàn thiện, cao độ, hướng mở cửa, vị trí cây xanh,… Tất cả đều tuân theo các quy ước tiêu chuẩn, giúp người đọc nhận biết nhanh mà không cần diễn giải dài dòng. Đi kèm với bản vẽ luôn có bảng chú giải (legend), là bảng gia chủ có thể tra cứu ý nghĩa từng ký hiệu.
• Tỷ lệ bản vẽ: Các bản vẽ mặt bằng, mặt đứng, mặt cắt hay chi tiết được thể hiện với nhiều tỷ lệ khác nhau như 1/100 – 1/75 – 1/50 – 1/25 tùy vào mức độ chi tiết. Gia chủ cần xem tỷ lệ ghi trong khung tên để hiểu đúng kích thước thực tế. Thiếu hiểu biết về tỷ lệ là nguyên nhân phổ biến khiến nhiều người đánh giá sai diện tích hoặc khoảng cách trong công trình.
• Layer (lớp bản vẽ): giúp phân tách từng nhóm thông tin: tường, cửa, cột, nền, cây xanh, hệ thống điện – nước, gạch lát,… Một bản vẽ có layer rõ ràng sẽ rất dễ đọc, chỉnh sửa và kiểm tra.
• Quy tắc trình bày bản vẽ: bao gồm cách bố trí khung tên, đánh số bản vẽ, hướng bản vẽ, quy ước đường nét, ghi chú kỹ thuật và cách tổ chức bản vẽ theo nhóm. Tính thống nhất trong cách trình bày giúp người đọc dễ theo dõi, đồng thời đảm bảo hồ sơ thiết kế – thi công đạt tiêu chuẩn chuyên nghiệp.

Cách phân tích mặt bằng sân vườn để thi công đúng thực tế

Mặt bằng sân vườn là bản vẽ thể hiện toàn bộ bố trí cảnh quan nhìn từ trên xuống, bao gồm cây xanh, lối đi, tiểu cảnh, khu chức năng ngoài trời và mối liên hệ giữa kiến trúc và không gian xanh. Để thi công đúng thiết kế, gia chủ cần nắm rõ cách đọc, phân tích từng thành phần và hiểu được mục đích của việc bố trí trong bản vẽ. Dưới đây là cách phân tích chi tiết mặt bằng sân vườn:

• Quan sát tổng thể mặt bằng để nhận diện các khu vực chính: sân trước, sân sau, vườn bên hông, khu tiểu cảnh, hồ cá, bồn hoa, đường dạo,… Việc định hình tổng thể sẽ giúp chủ nhà hiểu rõ cách kiến trúc sư bố trí không gian và luồng di chuyển trong khuôn viên biệt thự.
• Bố trí cây xanh và tiểu cảnh: Mỗi loại cây đều có ký hiệu riêng, bản vẽ cũng mô tả mật độ trồng, đường kính tán và khoảng cách giữa các cây. Việc này rất quan trọng khi thi công thực tế để tránh trồng sai vị trí, gây ảnh hưởng đến mỹ quan hoặc che khuất tầm nhìn. Các tiểu cảnh như hồ nước, ghế nghỉ, đài phun, non bộ cũng cần được xác định rõ vị trí và kích thước theo bản vẽ.
• Hệ thống lối đi và vật liệu lát: Bản CAD sẽ thể hiện chiều rộng lối đi, hướng tuyến, góc rẽ và loại vật liệu được đề xuất. Việc hiểu chính xác các yếu tố trên sẽ thi công đúng cao độ, tránh đọng nước hoặc sai lệch về hình thức. Đây cũng là yếu tố quyết định đến trải nghiệm khi di chuyển trong không gian sân vườn.
• Chú ý cao độ sân – nền – thoát nước: Bởi vì hệ thống thoát nước sân vườn phụ thuộc rất lớn vào cao độ từng khu vực. Nếu đọc sai hoặc bỏ qua phần này, sân dễ bị úng nước, ảnh hưởng đến cảnh quan và công năng sử dụng lâu dài.
• Đối chiếu mặt bằng sân vườn với mặt bằng kiến trúc: Mục đích để kiểm tra sự liên kết giữa các không gian bên trong và bên ngoài: vị trí cửa ra sân, khoảng thoáng trước nhà, khoảng lùi, vị trí bậc tam cấp, lối vào gara,… Việc đồng bộ hai bản vẽ sẽ hạn chế tình trạng thi công bị chồng chéo hoặc bố trí cảnh quan cản trở giao thông nội bộ.

Cách đọc bản kết cấu để tránh sai số khi triển khai thi công

Bản vẽ kết cấu là “xương sống kỹ thuật” của toàn bộ công trình, quyết định độ an toàn, độ bền và khả năng chịu lực của biệt thự sân vườn. Vì vậy, việc đọc hiểu chính xác các chi tiết kết cấu là yêu cầu bắt buộc để thi công đúng chuẩn và hạn chế tối đa rủi ro sai số. Gia chủ dù không chuyên môn vẫn có thể nắm bắt những nội dung quan trọng dưới đây để theo dõi – kiểm tra quá trình thi công một cách chủ động.

• Xem mặt bằng móng: Khi đọc bản vẽ kết cấu, cần xem đầu tiên là mặt bằng móng, vì đây là phần chịu toàn bộ tải trọng của ngôi nhà. Mặt bằng móng thể hiện loại móng (móng đơn, móng băng, móng bè), kích thước ô móng, chiều sâu chôn móng và vị trí chính xác của từng chân cột. Đọc đúng mặt bằng móng sẽ giúp quá trình đào đất, đặt thép và đổ bê tông được triển khai chính xác, giảm thiểu nguy cơ lún nứt hoặc lệch móng về sau, một lỗi rất khó khắc phục nếu thi công sai ngay từ đầu.
• Phân tích bố trí thép trong cột, dầm và sàn: Trong bản kết cấu, thép được ký hiệu bằng số lượng, đường kính và khoảng cách (ví dụ: Ø12a150). Khi đọc phần này, cần xác định đúng loại thép chủ, thép đai, khoảng cách thép và chiều dài neo thép. Đây là nhóm thông tin ảnh hưởng trực tiếp đến khả năng chịu lực của công trình. Do đó, gia chủ và giám sát phải đối chiếu thực tế để đảm bảo đội thi công đặt đúng thép, đúng vị trí và đúng kỹ thuật. Chỉ cần sai một vài thông số, cấu kiện có thể bị giảm tuổi thọ, nứt hoặc võng dưới tải trọng dài hạn.
• Đọc các mặt cắt kết cấu để hiểu cấu trúc theo chiều cao: Mặt cắt kết cấu thể hiện chiều cao tầng, cao độ dầm – sàn, độ dày sàn bê tông và lớp bê tông bảo vệ thép. Các mặt cắt thường được đặt gần hình chiếu chính để tiện đối chiếu. Khi đọc mặt cắt, cần kiểm tra kỹ mỗi cao độ để tránh sai lệch sàn, chênh cao cầu thang hoặc sai chiều cao phòng. Nếu không đọc kỹ, thi công có thể gặp tình trạng mất cân đối tầng hoặc phải tháo dỡ để điều chỉnh, gây tốn kém và kéo dài tiến độ.
• Hệ thống dầm chính – dầm phụ và hướng chịu lực: Sơ đồ dầm là yếu tố quyết định độ cứng của sàn và mái, thể hiện rõ hướng chịu lực và vị trí của các dầm chính – dầm phụ. Khi đọc bản vẽ, gia chủ cần xem kỹ dầm nào chịu lực chủ đạo, dầm nào phân phối tải, chiều cao và kích thước từng dầm. Hiểu đúng sơ đồ dầm sẽ kiểm soát được quá trình đặt thép và ghép cốp pha chính xác, tránh sàn bị võng hoặc nứt do đặt sai hướng chịu lực.
• Đọc chi tiết móng, cổ móng và tường móng: Chi tiết móng, cổ móng và tường móng thường được trình bày tỷ lệ lớn (1/20, 1/25 hoặc 1/50), thể hiện rõ cấu tạo và kích thước từng phần. Khi đọc phần này, chủ nhà cần kiểm tra chiều rộng bản móng, lớp bê tông lót, chiều cao cổ móng và thép chờ liên kết lên cột. Đây là những chi tiết không được phép sai lệch, vì ảnh hưởng đến khả năng chịu lực và độ bền lâu dài của công trình.

Bên cạnh đó, để hạn chế sai sót, gia chủ nên:

• Đối chiếu bản kết cấu với bản kiến trúc để tránh xung đột tường – cột.
• Kiểm tra lại ký hiệu cao độ trước khi đổ sàn hoặc cầu thang.
• Yêu cầu đơn vị thi công báo cáo trước khi triển khai các hạng mục quan trọng (đặt thép, nghiệm thu cốp pha, nghiệm thu móng).

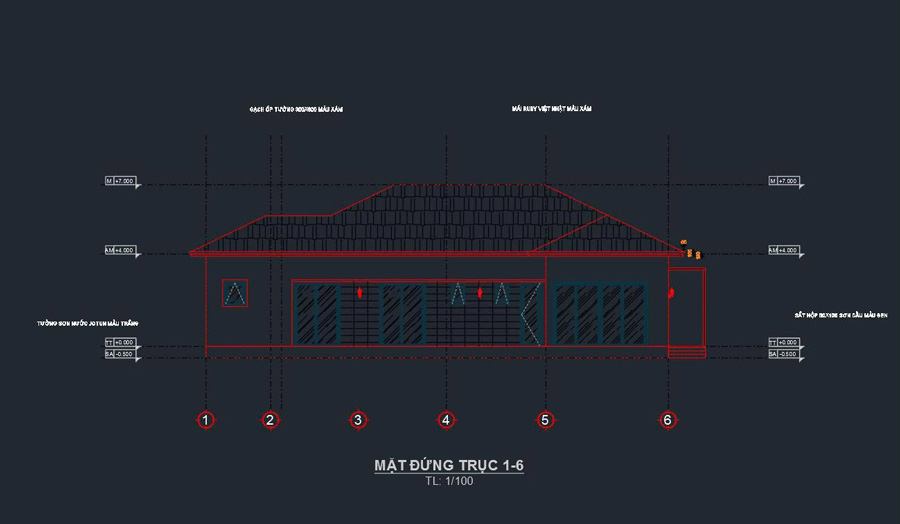

Những lỗi thường gặp khi đọc bản vẽ CAD và cách khắc phục

Việc đọc bản vẽ CAD biệt thự sân vườn không chính xác dễ dẫn đến nhầm lẫn trong thi công, phát sinh chi phí và sai lệch so với thiết kế. Hiểu rõ các lỗi thường gặp và cách xử lý giúp gia chủ và đội thi công kiểm soát tốt hơn, đảm bảo triển khai đúng kỹ thuật và đạt hiệu quả cao nhất.

Hiểu sai ký hiệu và không đối chiếu bảng chú giải

Một trong những lỗi phổ biến nhất là hiểu không đúng các ký hiệu vật liệu, ký hiệu cửa, cao độ hoặc ký hiệu kỹ thuật trong bản vẽ CAD. Việc bỏ qua bảng chú giải (Legend) khiến nhiều người thi công nhầm vật liệu, nhầm vị trí, thậm chí thi công sai toàn bộ mảng cảnh quan. Để khắc phục, cần đối chiếu mọi ký hiệu với bảng chú giải và bảng thống kê đi kèm trong hồ sơ. Nếu bản vẽ không có chú giải rõ ràng, cần yêu cầu kiến trúc sư bổ sung trước khi thi công.

Không kiểm tra cao độ tổng thể và hướng thoát nước

Đây là một trong những lỗi nghiêm trọng nhất khi đọc bản vẽ CAD sân vườn. Nếu không xem kỹ cao độ chuẩn, độ dốc từng khu vực và hướng thoát nước, công trình dễ bị đọng nước, chảy ngược vào nhà hoặc phá hỏng vật liệu lát.

Đọc sai hoặc bỏ sót kích thước quan trọng?

Đọc sai hoặc bỏ sót kích thước quan trọng thường xảy ra khi bản vẽ có quá nhiều thông số hoặc người đọc chỉ xem kích thước tổng mà quên chi tiết. Lỗi này dễ dẫn đến thi công sai lệch, phải phá dỡ hoặc điều chỉnh lại. Để tránh sai số, cần kiểm tra kích thước trực tiếp trên file CAD, đối chiếu giữa các bản vẽ liên quan và làm rõ ngay những kích thước chưa rõ ràng trước khi thi công.

Hiểu sai mật độ trồng cây và khoảng cách cây trưởng thành

Đây là một lỗi cũng khá phổ biến, nhiều người chỉ nhìn kích thước cây lúc mới trồng mà không tính đến đường kính tán và chiều cao khi cây phát triển, dẫn đến cây trồng quá dày, che nắng sai vị trí hoặc ảnh hưởng công trình.

Quy trình thiết kế bản CAD biệt thự sân vườn theo chuẩn kỹ thuật

Quy trình thiết kế bản CAD cho biệt thự sân vườn tuân thủ một chuỗi bước kỹ thuật chặt chẽ nhằm bảo đảm bản vẽ đạt độ chính xác cao, phản ánh đúng ý đồ thiết kế và có thể triển khai thi công thực tế. Mỗi giai đoạn đều đóng vai trò quan trọng trong việc tạo nên một bộ hồ sơ hoàn chỉnh, từ khảo sát hiện trạng đến xuất file và kiểm tra cuối cùng trước khi bàn giao cho chủ đầu tư.

Khảo sát thực địa và thu thập thông tin quy hoạch

Quá trình bắt đầu bằng việc khảo sát thực địa để ghi nhận kích thước khu đất, địa hình, cao độ, vị trí thoát nước, hướng nắng – gió và hiện trạng cây xanh. Đồng thời, kiến trúc sư thu thập hồ sơ pháp lý và thông tin quy hoạch như chỉ giới xây dựng, mật độ cho phép, chiều cao và các yêu cầu kỹ thuật đặc thù của địa phương. Dữ liệu khảo sát chính xác sẽ là cơ sở để định hình phương án thiết kế phù hợp, tránh xung đột trong quá trình thi công.

Đề xuất ý tưởng bố trí sân vườn và kiến trúc mặt bằng

Từ kết quả khảo sát, kiến trúc sư phát triển ý tưởng tổng thể về bố trí sân vườn, không gian kiến trúc và lối giao thông nội bộ. Giai đoạn này tập trung hình thành cấu trúc không gian như vị trí biệt thự, khu sân trước – sân sau, lối đi, hồ nước, tiểu cảnh, mảng xanh và các khu chức năng ngoài trời. Các giải pháp được đề xuất dựa trên phong cách thiết kế chủ đạo, nhu cầu sử dụng và sự hài hòa với điều kiện tự nhiên của khu đất.

Thiết kế sơ bộ bản CAD

Khi ý tưởng đã được thống nhất, kiến trúc sư tạo bản vẽ CAD sơ bộ gồm mặt bằng tổng thể, mặt bằng công năng biệt thự, sơ đồ bố trí cây xanh và các khu vực cảnh quan chính. Bản vẽ sơ bộ phản ánh tỷ lệ không gian, cách phân tầng công năng và mối liên kết giữa kiến trúc và sân vườn. Đây là căn cứ quan trọng để chủ đầu tư đánh giá tổng quan và điều chỉnh các yêu cầu trước khi bước sang giai đoạn chi tiết hóa.

Phát triển hồ sơ chi tiết phục vụ thi công

Ở bước này, toàn bộ bản vẽ CAD được hoàn thiện đầy đủ chi tiết kỹ thuật: kiến trúc, kết cấu, điện – nước, thoát nước sân vườn, lớp hoàn thiện, cao độ, mặt cắt và quy tắc bố trí từng hạng mục cảnh quan. Tất cả các thành phần như tường chắn, bồn cây, hệ thống tưới, chiếu sáng sân vườn, lát nền và vật liệu được thể hiện rõ ràng theo tiêu chuẩn thi công. Hồ sơ chi tiết là tài liệu chính thức để đội thi công triển khai công trình đúng kỹ thuật và đúng ý tưởng thiết kế.

Xuất file CAD và kiểm tra lần cuối trước khi bàn giao

Sau khi hoàn thiện hồ sơ, kiến trúc sư tiến hành xuất file CAD theo định dạng tiêu chuẩn, sắp xếp layer, đặt tên bản vẽ, thống nhất ký hiệu và bảo đảm tất cả tỷ lệ – text – kích thước đều được trình bày chuẩn kỹ thuật. Tiếp đó là bước rà soát cuối cùng: kiểm tra sai số, đối chiếu giữa kiến trúc – kết cấu – cảnh quan và bảo đảm không có xung đột trong quá trình thi công. Chỉ khi bộ hồ sơ đáp ứng đầy đủ yêu cầu, bản vẽ CAD mới được bàn giao chính thức cho chủ đầu tư.

Ưu điểm nổi bật khi sử dụng bản CAD trong thiết kế biệt thự sân vườn

Việc ứng dụng bản vẽ CAD biệt thự sân vườn trong phương án thiết kế mang lại nhiều lợi ích vượt trội, giúp quá trình thiết kế – thi công trở nên chính xác, hiệu quả và tối ưu chi phí. Đây là hạng mục gần như bắt buộc trong ngành kiến trúc – xây dựng hiện nay.

• Độ chính xác cao, hạn chế sai số trong thi công: Bản vẽ CAD cho phép thể hiện kích thước, cao độ, mặt bằng, mặt cắt và bố trí cảnh quan với độ chính xác gần như tuyệt đối. Nhờ đó, các chi tiết như móng, tường, lối đi, bồn cây hay hệ thống thoát nước đều được triển khai đúng chuẩn, hạn chế tối đa sai lệch khi thi công.
• Thể hiện rõ ràng mối quan hệ giữa kiến trúc và cảnh quan: Bản CAD giúp người xem hình dung rõ sự kết nối giữa biệt thự và sân vườn: lối đi, không gian mở, tiểu cảnh, cây lớn – cây bụi, khu nghỉ, hồ bơi,… Tất cả được bố trí khoa học, đảm bảo tính thẩm mỹ và công năng.
• Dễ dàng chỉnh sửa và tối ưu phương án: CAD cho phép kiến trúc sư cập nhật, thay đổi phương án nhanh chóng mà không ảnh hưởng đến toàn bộ bản vẽ. Việc tinh chỉnh như đổi vị trí cây, điều chỉnh lối đi, mở rộng sân hay thay đổi vật liệu đều được thực hiện một cách linh hoạt.
• Tối ưu chi phí thi công và quản lý khối lượng: Với bản vẽ CAD, khối lượng vật liệu (gạch lát, đá, đất trồng, cây xanh, đèn sân vườn,…) được tính toán chính xác và chi thiết. Điều này giúp chủ đầu tư dự trù ngân sách chính xác và tránh lãng phí trong quá trình thi công.
• Thuận tiện cho công tác giám sát và nghiệm thu: Hồ sơ bản vẽ CAD chuẩn chỉnh là căn cứ để giám sát thi công từng hạng mục. Nhờ bản vẽ rõ ràng, đội thi công và giám sát dễ đối chiếu thực tế, bảo đảm công trình hoàn thiện đúng thiết kế.

NEOHouse – Đơn vị cung cấp bản CAD & thiết kế biệt thự sân vườn chuyên nghiệp

NEOHouse là một trong những đơn vị tiên phong trong lĩnh vực thiết kế – thi công biệt thự sân vườn, cung cấp hồ sơ CAD chuẩn kỹ thuật và giải pháp kiến trúc – cảnh quan toàn diện. Với đội ngũ kiến trúc sư, kỹ sư giàu kinh nghiệm cùng quy trình triển khai chuyên nghiệp, NEOHouse mang đến cho khách hàng những bản thiết kế tối ưu, đảm bảo sự hài hòa giữa kiến trúc, công năng và yếu tố thiên nhiên.

Chúng tôi không chỉ đơn thuần tạo ra bản vẽ, mà còn nghiên cứu kỹ hiện trạng, nhu cầu sử dụng và phong cách sống của từng gia chủ để phát triển phương án phù hợp nhất. Hồ sơ bản vẽ CAD được triển khai chi tiết, rõ ràng, hỗ trợ thi công chính xác và hạn chế tối đa sai số, giúp chủ đầu tư tiết kiệm thời gian, chi phí và yên tâm trong suốt quá trình xây dựng. Nếu quý khách đang tìm kiếm một đơn vị thiết kế thi công biệt thự uy tín, giàu kinh nghiệm và chi phí tối ưu, hãy liên hệ ngay cho chúng tôi qua hotline/zalo 0937.100.202 để được nhân viên hỗ trợ tư vấn, báo giá miễn phí cho gia đình mình nhé!

FAQs – Giải đáp thắc mắc về bản CAD biệt thự sân vườn

Một bản CAD biệt thự sân vườn đầy đủ gồm những gì?

Một bộ CAD hoàn chỉnh thường bao gồm các nhóm bản vẽ: mặt bằng tổng thể, mặt bằng kiến trúc từng tầng, bản vẽ cảnh quan sân vườn, bản vẽ kết cấu móng – cột – dầm – sàn, hệ thống điện nước và các bản vẽ chi tiết tiểu cảnh. Tùy quy mô công trình, hồ sơ có thể mở rộng thêm các hạng mục như hồ bơi, hệ thống tưới, chiếu sáng sân vườn hoặc mặt cắt địa hình.

File CAD có chỉnh sửa theo yêu cầu được không?

Hoàn toàn có. File CAD là dạng dữ liệu mở, cho phép điều chỉnh kích thước, bố trí không gian, vật liệu hoặc hạng mục cảnh quan theo yêu cầu của gia chủ. Kiến trúc sư có thể cập nhật phương án nhanh chóng mà không ảnh hưởng đến toàn bộ hồ sơ.

Bản CAD có đủ để thi công hay cần hồ sơ bổ sung?

Bản CAD kiến trúc và cảnh quan chỉ là một phần của hồ sơ thi công. Để thi công trọn vẹn, cần đầy đủ các bộ môn: kiến trúc – kết cấu – điện nước – cảnh quan chi tiết. Một số công trình lớn còn yêu cầu hồ sơ kỹ thuật chống thấm, hồ bơi, hệ thống lọc, chiếu sáng ngoại thất,…

NEOHouse có cung cấp bản CAD mẫu miễn phí không?

Công ty NEOHouse có hỗ trợ một số mẫu bản vẽ tham khảo để khách hàng hiểu bố cục hồ sơ, phạm vi nội dung và tiêu chuẩn trình bày. Tuy nhiên, mỗi công trình có địa hình, phong cách và nhu cầu riêng, vì vậy bản vẽ CAD hoàn chỉnh luôn được thiết kế theo yêu cầu để đảm bảo chính xác và phù hợp nhất.

Kết luận

Bản CAD biệt thự sân vườn là một trong những bản vẽ đóng vai trò then chốt trong toàn bộ quá trình thiết kế và thi công, nó đảm bảo công trình đạt độ chính xác kỹ thuật, tính thẩm mỹ và sự hài hòa giữa kiến trúc – cảnh quan. Một bộ hồ sơ bản vẽ CAD chuẩn không chỉ hỗ trợ đội ngũ thi công làm việc hiệu quả, hạn chế sai số mà còn giúp gia chủ dễ dàng hình dung không gian sống tương lai. Với kinh nghiệm và quy trình chuyên nghiệp, NEOHouse mang đến giải pháp thiết kế biệt thự sân vườn toàn diện, từ ý tưởng đến bản vẽ chi tiết, giúp mỗi công trình trở thành một không gian sống tiện nghi, mang dấu ấn riêng của từng gia chủ.
